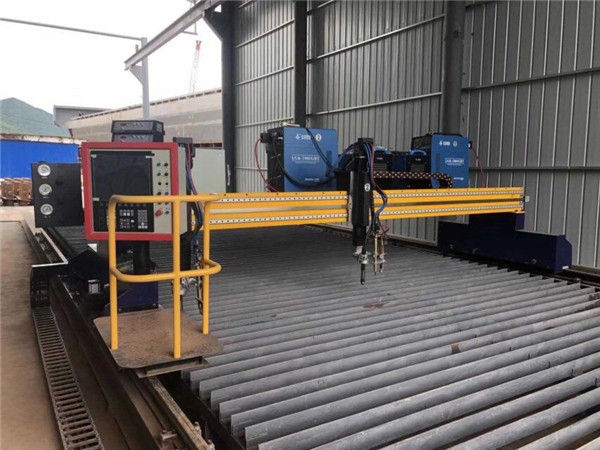

![Tagliatrice del plasma della fiamma del cavalletto di CNC di grande formato della Cina](https://www.jxplasma.com/wp-content/uploads/China-Big-Size-CNC-Gantry-Flame-Plasma-Cutting-Machine.jpg)
Informazioni basilari
Spessore di taglio: 1-50mm
Velocità di taglio: 0-5000 mm / min
Voltaggio: AC220V
Gas: ossigeno
Materiale di lavoro: ferro, acciaio, fogli di alluminio, fogli zincati
Spessore di lavoro: 0,5-30 mm o personalizza
Potenza: 8,5 kW
Tensione di ingresso: 380 V 50Hz
Modalità di lavoro: Colpo di arco non toccato
Modo di trasmissione: vite a sfere importata da Taiwan
Guida ferroviaria: giro di precisione
Fonte di alimentazione opzionale: America Hypertherm e Ame
Corsa dell'asse Z: 0-70 mm
Itam: Tagliatrice di metalli al plasma CNC
Descrizione del prodotto
È una specie di Attrezzatura da taglio CNC con alta efficienza e alta precisione e può ridurre l'intensità del lavoro.
Questa macchina utilizza uno stile a portale e ha uno stile di taglio al plasma o alla fiamma. È facile da mantenere e da utilizzare ed è affidabile.
Ha una costruzione compatta e razionale e il prezzo è ragionevole. È più adatto per le piccole e medie imprese da acquistare e utilizzare.
Configurazione principale e introduzione della funzione
# Forte catena portacavi: trazione e protezione, alta intensità intelligente, rigidità ametabolica, facilità di installazione, utilizzo e affidabilità, attrezzatura aperta facile da indossare.
# Per proteggere il cavo, anche l'aspetto generale della macchina è più bello
# Doppie teste - la testa della taglierina al plasma può tagliare meno di 40 mm di spessore (dipende dalla corrente dell'alimentatore),
la testa del tagliafiamme può tagliare uno spessore di 200 mm, può soddisfare perfettamente le vostre esigenze di taglio
# Finecorsa --- Usalo per controllare il movimento del pezzo o l'avanzamento automatico, per evitare incidenti
# 24KGS binario di guida - più stabile
# Sistema di taglio Starfire e tensione di arco automatica HYD THC ---
Il sistema di controllo numerico ad alto smaltimento, l'arco di battuta automatico, le prestazioni sono stabili, il sistema di regolazione automatica dell'altezza
--- può in base alla planarità del materiale, la testa di taglio può automaticamente stabilizzarsi e adattarsi rapidamente.
Specifica tecnica
NO | Articolo | specificazione |
1 | Modello | FMP2030 |
2 | Spazio orizzontale della pista | 3m |
3 | Larghezza di taglio effettiva | 2m |
4 | Spazio della pista longitudinale | 4m |
5 | Lunghezza di taglio effettiva | 3m |
6 | Velocità di taglio | 20-25m / min |
7 | Precisione di taglio | 0,05 millimetri |
8 | Spessore di taglio | 0-40mm - testa di taglio al plasma 200mm - testina tagliafiamma |
9 | Sistema di taglio | Sistema di taglio Starfire (inglese) |
10 | Controllo dell'altezza dell'arco | Controllo dell'altezza della tensione della torcia ad arco |
11 | Struttura del tavolo | Corpo in ferro intero, acciaio spesso |
12 | Il motore | Servomotore giapponese YASKAWA - 3 set |
13 | Riduttore planetario | Giappone SHIMPO |
14 | Potenza del motore | 750w |
15 | Modo di trasmissione | Ingranaggio a cremagliera di alta precisione |
16 | Guida | Tutti gli assi utilizzano la guida quadrata HIWIN |
17 | Valvola solenoide | Italia CEME |
18 | Alimentazione elettrica | Hypertherm MAXPRO200A |
19 | Software di disegno | CAD |
20 | Software di nidificazione | Software Australia FASTCAM |
21 | Modo di uscita | Artcam, tipo 3 |
22 | Dimensione del display LCD | 10,4 pollici |
23 | Modalità di guida | Modalità di guida |
24 | Dispositivo di regolazione dell'altezza | Altezza della tensione dell'arco e altezza regolabile elettricamente |
25 | Pressione del gas | Max. 0,1 Mpa |
26 | Pressione dell'ossigeno | Max. 0,7 Mpa |
27 | Altre parti | Un ugello al plasma set inviato gratuitamente |
Applicazione
Sono ampiamente utilizzati in navi, auto, recipienti a pressione di caldaie, strutture in acciaio, aerei, macchinari di ingegneria e altri campi.
Usano il taglio a fiamma per tagliare l'acciaio al carbonio, usano il plasma per tagliare acciaio inossidabile, alluminio, rame e altre piastre metalliche. Sono particolarmente adatti per il taglio discontinuo di disegni irregolari.
