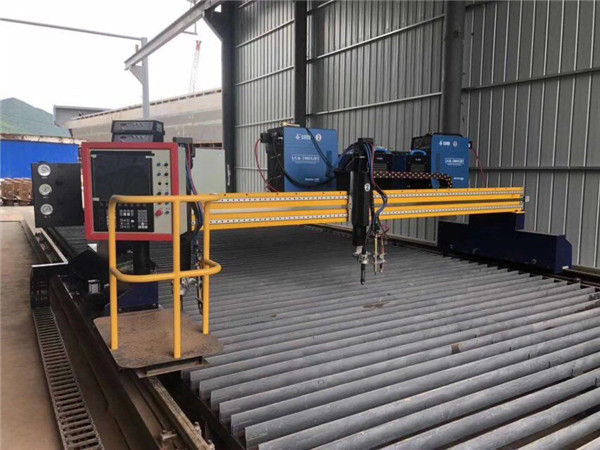

Macchina per taglio al plasma a portale 3mx8m
Informazioni basilari

Modello n .: 3MX8M
Gas di taglio: ossigeno + acetilene o propano
Sistema CNC: Beijing Start CNC
Motore e driver: Stepper & Nbsp; Motore e driver
Software: software Fastcam
Precisione in movimento: 0,01 mm per passo
Modalità di guida: guida lineare e cremagliera
Metodo di raffreddamento della torcia della taglierina: raffreddamento ad aria o raffreddamento ad acqua
Corrente: 30-400A Sorgente della taglierina al plasma
Tempo di consegna: 7 giorni
Software Nest: Fastcam
Specifica: 3000X8000MM



Caratteristiche

1. Struttura completamente saldata, asse Y, X con cremagliera e guida lineare, asse Z con sollevamento automatico elettrico, per garantire velocità e qualità di taglio.
2. Macchina con sistema di lubrificazione, sistema di estrazione automatica dei fumi e resistente alla polvere. 3.L'installazione è molto semplice, tutti i tipi di grafica CAD possono essere letti direttamente dal nostro sistema tramite U-disk. Il software può essere modificato automaticamente.
4. Interfaccia Udisk sincronizzata e software di conversione automatica del codice di taglio per il disegno CAD, il disegno CAD può essere immesso direttamente nel cutter tramite U-disk.
5. I suggerimenti per ogni operazione vengono visualizzati sullo schermo in qualsiasi momento, in modo che gli operatori possano utilizzare il nostro sistema senza essere addestrati o leggere le istruzioni.
6.Spia luminose collate per vari intoppi. La diagnosi dei punti è chiara a colpo d'occhio e la manutenzione è comoda e rapida.
7.Ci sono i tasti necessari per il controllo del movimento nel carrello torcia, in modo che l'operatore possa facilmente spostare la torcia nel punto giusto.
8. Con punto di interruzione o interruzione dell'alimentazione, funzione di memoria.

Parametro

Nome Tagliatrice CNC a portale
Modello3000 × 6000 × 13000 × 6000 × 1A3000 × 6000 × 1 + 1A
Tipi di taglioOxy-fuelPlasmaOssitaglio e plasma
StrutturaGantry, doppia unità
Portata e binario di guida3000 × 6000 millimetri
Dimensione di taglio effettiva2400 × 4500 millimetri
TrasmissioneCarrelli principali longitudinali e trasversali: pignone e cremagliera Carrello slave trasversale: cinghia in acciaio
Trasmissione del tuboTrasversale: catena portacavi in plastica industriale;

Longitudinale: pulegge sospese o catena portacavo

Spessore di taglioAcciaio dolce 6-150 mm



2-40mm acciaio dolce, acciaio inossidabile, ottone, alluminio, ecc. (Dipende dalla capacità del plasma)Ossitaglio 6-150 mm;

Plasma: dipende dalla capacità del plasma;

Torcia n.1 (2 è un'opzione)1 (2 è un'opzione)2
Controllo altezza torcia (THC)Controllo torcia motorizzato (opzione CAP THC automatica)THC automatico della tensione dell'arco



THC automatico della tensione dell'arco per il taglio al plasma

Controllo motorizzato della torcia per il taglio di ossitaglio
